有线电视及卫星接收系统是现代信息传播的重要组成部分，为千家万户提供丰富的广播电视节目。一个完整的有线电视系统工程涵盖信号接收、处理、传输和分配等多个环节，确保高质量的信号送达终端用户。本文将从系统架构、关键技术、工程设计和实际案例分析等方面，全面解析有线电视系统的工程实践。

一、系统架构与组成

有线电视及卫星接收系统通常由前端系统、传输网络和用户分配网络三大部分构成。

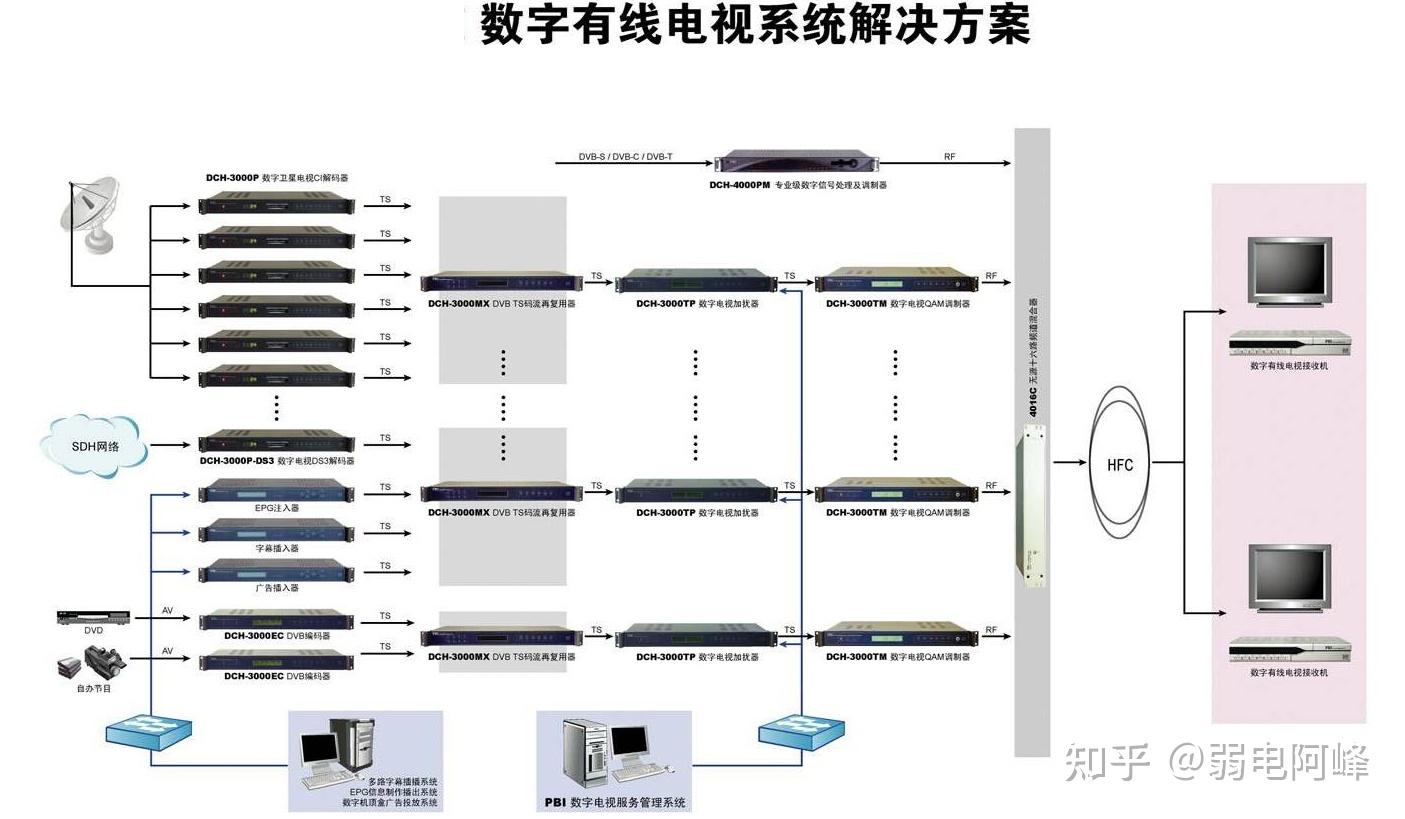

1. 前端系统: 包括卫星接收天线、高频头(LNB)、卫星接收机、天线放大器、解调器、编码器、复用器、调制器、混合器等设备。前端系统负责接收来自卫星、地面广播电视、自办节目等信号源，并将其处理成适合在电视网络中传输的射频信号。

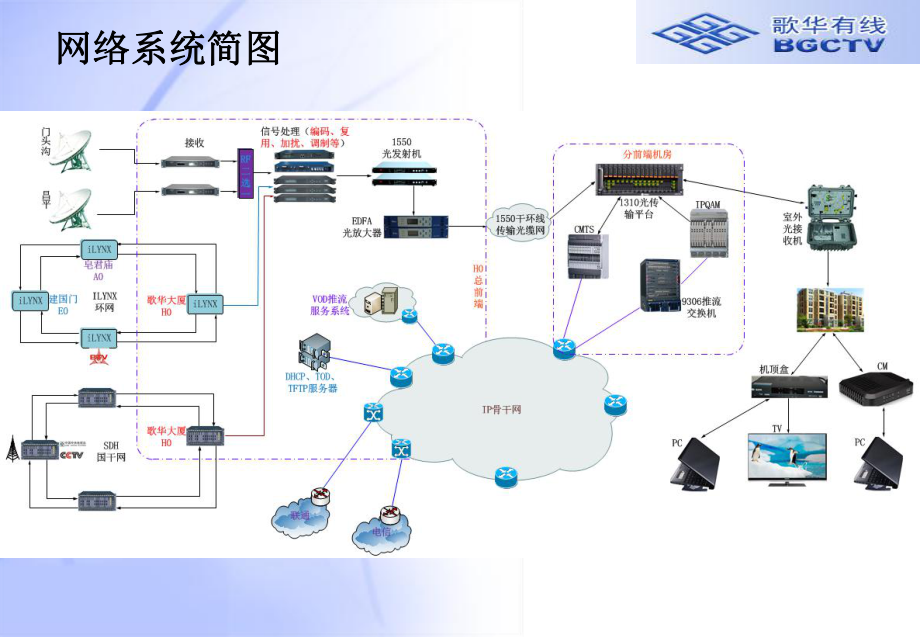

1. 传输网络: 主要由光发射机、光接收机、光纤电缆、射频同轴电缆、放大器、分配器等组成。传输网络将前端混合后的射频信号通过光纤或同轴电缆传输到用户分配网络。现代有线电视系统通常采用HFC(光纤同轴混合)架构，实现大容量、远距离传输。

1. 用户分配网络: 由分支分配器、用户终端盒、同轴电缆等组成，负责将信号分配至每个用户端口，并保证各端口的信号电平满足标准要求。

二、卫星接收系统工程

卫星接收是前端系统的重要信号来源之一。卫星接收系统包括：

• 卫星天线（抛物面天线）：选择合适的口径和增益，确保接收来自特定卫星的信号。
• 高频头(LNB)：将卫星微波信号下变频为中频信号。
• 卫星接收机：解调和解码数字卫星信号，输出音视频或TS流。
• 天线控制系统：对于大型天线，需配置跟踪和伺服系统。

在工程设计中，需要合理选择天线位置，避免遮挡和干扰，计算仰角、方位角，并进行链路预算，确保信号质量。

三、有线电视系统工程关键技术

1. 信号处理技术: 包括模拟和数字信号处理。数字电视采用MPEG-2/H.264/H.265等编码标准，通过QAM调制提高频谱效率。
2. 光纤传输技术: 采用1550nm或1310nm光传输，配合光放大器实现长距离传输。
3. 网络管理技术: 通过网管系统对设备进行监控和管理。
4. 双向传输技术: 通过Cable Modem实现宽带业务，支持互动电视。

u516d、工程设计要点

1. 需求分析: 明确覆盖范围、用户数量、业务类型（基本电视、付费频道、宽带等）。
2. 前端设计: 根据信号源确定接收设备，设计混合及调制方案，计算载噪比(CNR)、复合三次差拍(CTB)、复合二次差拍(CSO)等指标。
3. 光传输设计: 确定光节点数量、光纤路由、光功率预算。
4. 电缆分配设计: 计算同轴电缆的衰减，合理配置放大器，保证用户电平在60-80dBμV之间。
5. 防雷与接地: 考虑系统防雷和接地措施，确保安全。
6. 器材选型: 选择符合国家标准的优质器材。

五、工程施工与调试

1. 敷设电缆: 按规范敷设光缆和同轴电缆，注意弯曲半径和固定。
2. 安装设备: 按设计安装前端设备、光站、放大器等。
3. 系统调测: 使用场强仪、频谱分析仪等仪器调整信号电平、均衡和斜率。
4. 故障排查: 常见故障包括信号中断、失真、雪花等，需分段检测。

1. 用户终端安装: 安装用户盒，确保连接可靠。

六、案例分析

以一个覆盖1000户的小区有线电视系统工程为例：

• 前端：接收3颗卫星信号，设置8台卫星接收机，混合后输出。
• 传输：采用HFC架构，1个光节点覆盖500户，光缆到小区，同轴电缆入户。
• 分配网络：采用分支分配器，放大器级联不超过两级。
• 调试结果：用户电平平均70dBμV，CNR≥45dB，满足指标。

七、未来发展趋势

有线电视系统正朝着数字化、双向化、智能化方向发展。IP化、云化、4K/8K超高清、物联网等新技术将推动有线电视网络升级为综合信息服务平台。

有线电视及卫星接收系统工程是一个复杂的系统工程，涉及多学科知识。科学的设计、严格的施工和精细的调试是保证系统质量的关键。随着技术进步，有线电视系统将持续演进，为用户提供更优质的服务。
